可燃?xì)怏w報警器怎么接線(接線圖圖解)
當用戶在收到氣體報警設備的時分，會發現有的設備在接線的時分用的是二個口的接線柱、有的是三個端口的接線柱，還有的是四個口的接線柱。依照接線口的不同，我們把可燃?xì)怏w報警器分成二線制、三線制、四線制三種布線結構的布線體系。那么，這三種布線機構的都有什么差異呢?
二線制是指氣體報警控制器和可燃?xì)怏w探測器之間的通訊是用一根雙絞線鏈接的。接線時，首先需求從氣體報警控制器T+、T-甩出一根主線;然后從探測器的T+、T-引線出來就近接到這根主線上，選用并聯的接線辦法。此類型報警設備選用的是M-BUS通訊協議，是現在最盛行的報警通訊辦法。優點：安裝接線簡單、布線經濟、節省人工，需求做好線纜屏蔽。
可燃?xì)怏w報警器二線制、三線制和四線制接線的差別
三線制是指氣體報警控制器和可燃?xì)怏w探測器之間選用的是三芯線纜，常見的是赤色、黃色、黑色，對應兩頭設備的+24、IO、GND(電源正極、信號、電源負極)。此類型的報警設備選用的是4-20mA規范通訊協議，能夠直接上傳DCS或者PLC體系。長處：一一對應，監控布線不容易出錯，能夠直接上傳，無需信號轉換。
四線制是指氣體報警控制器和可燃?xì)怏w探測器之間選用的是四芯線纜，其中兩根是電源線(+24、GND)，兩根是信號線(LA、LB)。此類型報警設備的通訊采取的是RS485協議，適用于大型多點位報警體系。要求電源線要粗些，信號線纜要求不大，只要做好屏蔽就能夠(假如現場沒有大功率電氣干擾信號傳輸?shù)脑?huà)，能夠購買普通國標線即可)。接線辦法同二線制。長處：體系巨大、內置備電電源，信號傳輸安穩。-現在優于接線雜亂，用線較多，已逐漸被二線制所取代。

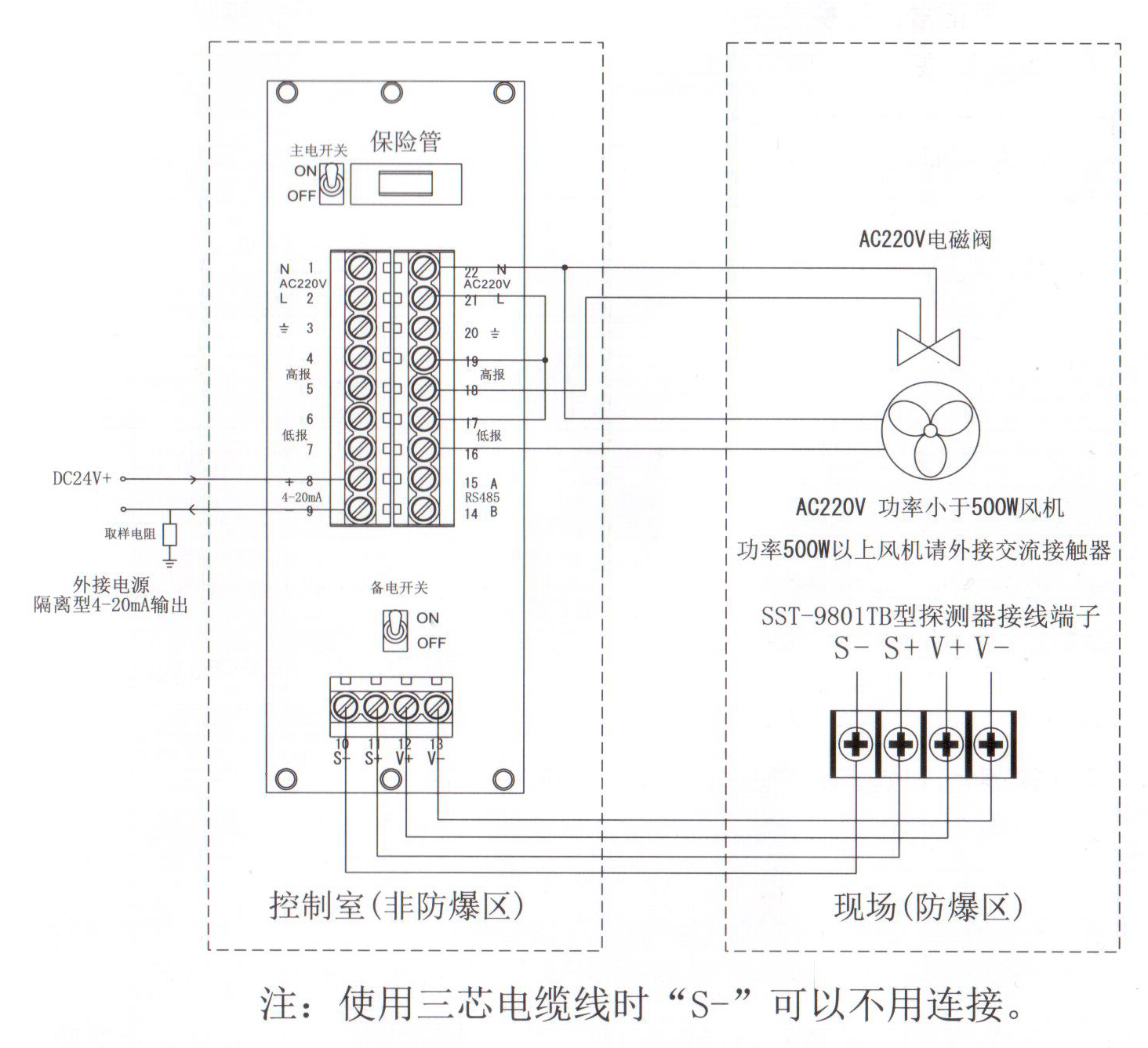

可燃?xì)怏w報警器怎么接線
1、翻開探測器維護蓋，捅開隔閡，刺進連接線；
2、連接線刺進探頭端子（藍線—負極綠線—S極褐線—正極)，擰緊固定螺絲。需求注意的是：探測器線序與控制器線序需共同；
3、插回端子，擰緊探測器維護蓋；
4、翻開控制器，從底部線口，刺進連接線，連接線刺進探頭端子（藍線—負極綠線—S極褐線—正極)，擰緊固定螺絲，接通電源；
5、翻開控制器電源，60秒預熱自檢，模擬可燃?xì)猓ㄒ?guī)范氣—?dú)錃猓?/span>
6、探測器檢測到可燃?xì)怏w，宣布聲光報警；
7、控制器收到探測器信號，宣布聲光報警。
